Liste des composants:
 |
2x15cm de rond ou tube
diamètre 4mm (laiton par exemple) pour les bras (soit 300mm). |
|
8cm (80mm) de tasseau de bois de
14mmx30mm (ou plus) pour le corps (Sipo par exemple). |
|
Une baguette de 47cm
(470mm) de métal d'apport pour soudure au chalumeau pour
l'antenne. Baguette diamètre 2mm en acier recouvert de cuivre
par exemple, baguette qu'il faut demander à un chaudronnier,
celle vendue en magasin étant trop courte. |
|
Un simple fil de cuivre
dénudé pour le curseur. |
|
Un tube de colle cyano en gel bas de
gamme ou de la cire d'abeille. |
|
 |
|
Description générale de la
fabrication:
- Débiter le corps en bois.
- Percer les trous pour l'antenne.
- Percer les trous pour les bras.
- Percer le trou pour la masse.
|
- Plier l'antenne en U.
- Couper les bras.
- Dénuder le fil électrique.
- Assembler l'ensemble.
|
|
A. Débiter le corps
|
Régler votre boite à
onglet ou tailler une ancoche à 10° soit 18% |
|
Couper un coté puis, par
retournement, couper l'autre à 80mm |
|
Le biais à 10° facilite
énormément le perçage pour les bras. |
|
 |
 |
B- Perçer les trous pour l'antenne
|
La cote est de 80/2 - 25/2 soit 27.5 |
|
Perçer bien droit et au
diamètre de votre baguette (d=2 dans notre cas) |
|
Par retournement perçer
l'autre trou |
|
C- Perçer les trous pour les bras
|
Il faut incliner votre étau de
20° (2 fois 10°) soit 36% afin que la surface du dessus soit
bien horizontale. |
|

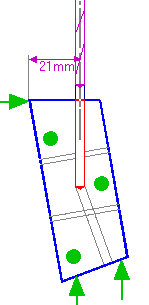

La cote est calculée à
partir de la longueur (80mm), la largeur (30mm) et l'angle (10°)
comme indiquée ci-dessous. |
|
Perçer bien droit au
diamètre de vos bras (d=4 dans notre cas). |
|
Par
retrounement, perçer l'autre trou afin d'avoir des bras bien
symétrique: c'est un point clef. |
| a |
b |
c |
d |
e |
f |
g |
| 80/2 |
30 |
b/cos(10) |
c/2*Sin(10) |
a-d |
e*sin(10) |
f+c/2 |
| 40 |
30 |
29.5 |
2.5 |
37.5 |
6.5 |
21 |
|
 |
 Voici un petit
bricolo pour essayez de remplacer l'étau et la colonne de
perçage. Si pour le trou de 2 cela donne satifaction, pour celui
de 4 en biais, le résultat est peu probant. |
 |
 Le trou (d=4.5mm dans
notre cas) doit être bien tangent à l'antenne ce qui n'est
pas facile.
Conseil: enfoncer un bout de baguette afin de "déraper" sur elle
lors du perçage. |
D- Perçer le trou pour la masse
|
Percer le trou qui recevra un embout
"banane"
 |
|
E-
Plier l'antenne en U
|
L'antenne doit avoir une longeur
libre de 180mm et doit traverser le corps. |
|
Lmini = 180x2 + 30x2 +25 soit 445mm,
prenons 470mm soit 47cm |
|
Effectuer la première pliure
à 220mm |
|
Effectuer la deuxième pliure
à 25mm de la première |
|
F-
Couper les bras
|
Découper 2 bras de 150mm dans
le tige de laiton (d=4mm dans notre cas). |
|
Ebavurer soigneusement |
|
G-
Dénuder le fils éléctrique
|
Dénuder 40mm de fil souple
pour lampe de chevet (0.75mm² dans notre cas) |
|
Dans la chute de la gaine,
découper 2 morceaux de 2mm |
|
Rappel du point clef:
|
La symétrie des bras par
rapport à l'antenne et au corps est importante, c'est pour cela
qu'il est préférable de procédé par
retournement. |
|
H- Assembler
|
Préparer la colle cyano gel ou
fondre la cire d'abeille. |
|
Enfiler l'antenne de façon
à ce qu'elle dépasse de 180mm, puis couper à raz
du corps avec un pince coupante. |
|
Démonter l'antenne, mettre 1
goutte de colle dans chaque trou et remonter. |
|
Enfiler un morceau de gaine dans le
trou du bras gauche, enfiler le bras gauche à fond, marquer le
point de sortie à l'aide d'un feutre. |
|
Idem pour le bras droit. |
|
Démonter les 2 bras sans faire
tomber les morceaux de gaines, mettre 3 gouttes de colle dans chaque
trou, remonter en force jusqu'au repère. |
|
Enrouler le fil électrique sur
l'antenne et marquer au feutre les principaux repères de Lecher |
|
| 1.1 |
2.1 |
2.5 |
5.7 |
7.8 |
8 |
12 |
15.3 |
17.6 |
|
 Pour la fiche il
faut soit en récupérer en une dans un atelier
d'électrotechnique, soit en acheter une dans un magasin
d'électronique. Ou encore, souder une fiche "banane" à
chaque bout d'un bon mètre en fil très souple.
La masse sera tenue dans la main du patient. |
 Pour la masse, il
faut récupérer un morceau d'aluminium, de cuivre ou de
bronze et percer au moins un trou pour mettre la fiche "banane". Les
autres trous du modèle standard ne servent pas à grand
chose. |

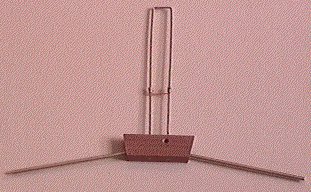

Une antenne finie:
 |
Une variante avec montage
inversé des bras:
 |
